1. Erster Eindruck

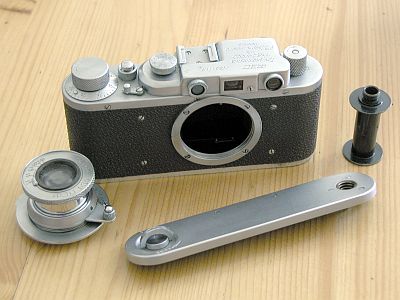

Das frisch ausgepackte eBay-Paket machte einen recht guten Eindruck.
Aber fangen wir mal an, ihr unter die Hauben zu schauen...
2. Zerlegen
2.1. Augen raus!

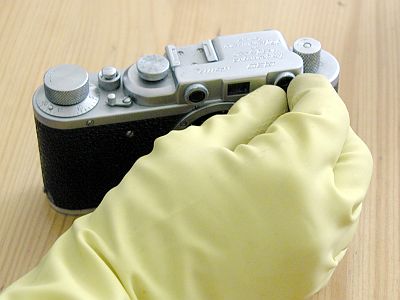

Die "Augen" lassen sich meist unter Zurhilfenahme eines Gummihandschuhs leicht herausdrehen. Sollten sie Probleme bereiten, leistet eine mit Kreppband gepolsterte Zange gute Hilfe.
Das "Auge" des Meßsuchers (links) besteht aus einer Abdeckmutter und der eigentlichen optischen Einheit, die im Gehäuse festgeschraubt ist. Meistens sitzt diese recht fest...
2.2. Gehäuse entfernen

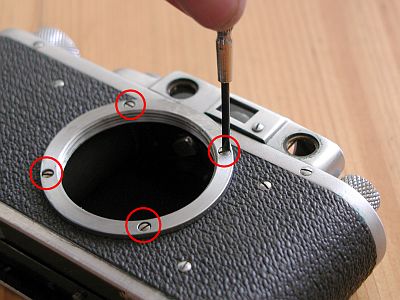

Um das Gehäuse zu entfernen, müssen als erstes die Schrauben des Objektivanschlusses entfernt werden.

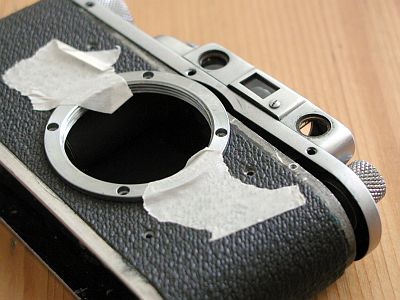

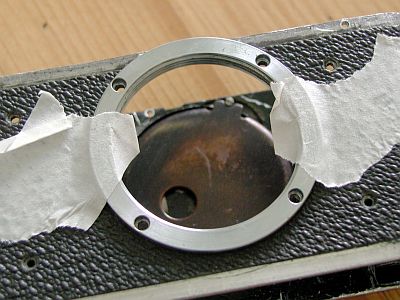

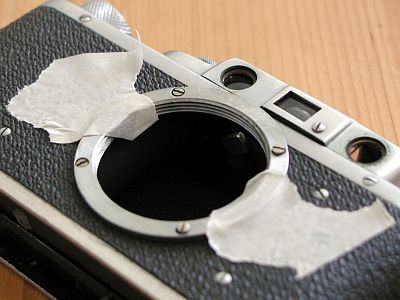

Da sich unter dem Anschluß meistens Papierscheiben befinden, die das Auflagemaß beeinflussen, klebe ich das Gewinde mit 2 Streifen Kreppband am Gehäuse fest.
So können die Papierscheiben nicht verrutschen. Dann kann man die Schrauben entfernen.

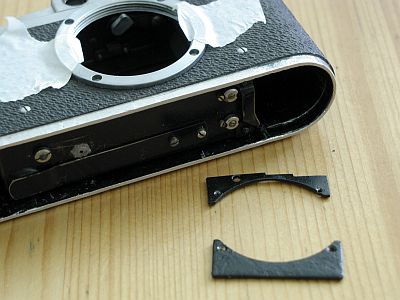

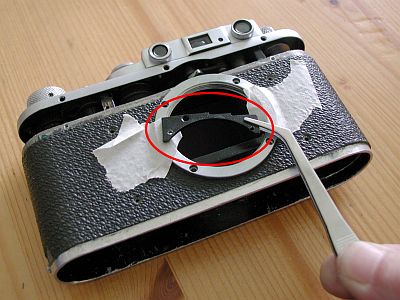

Diese beiden Metallteile fallen einem entgegen, wenn man die 4 Schrauben entfernt. Das obere ist charakteristisch gezackt und hat ein Loch mehr für die mittlere Schraube des Gehäuses.
Das untere Teil ist erstaunlich grob gearbeitet.
Als nächstes werden die 4 Schrauben auf der Vorderseite entfernt, die den Verschluß mit dem Gehäuse verbinden.

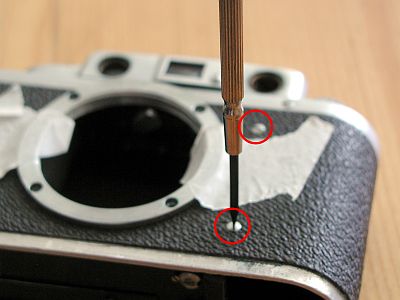

Dann noch die jeweils 3 Schrauben oben am Gehäuse auf der Vorder- und der Rückseite entfernen. Die mittlere auf der Vorderseite ist etwas tricky ;-)
Das Gehäuse kann jetzt leicht mit etwas Fingerspitzengefühl vom Verschlußgehäuse abgezogen werden. Etwas Vorsicht, das Vulkanit kann bröselig sein.

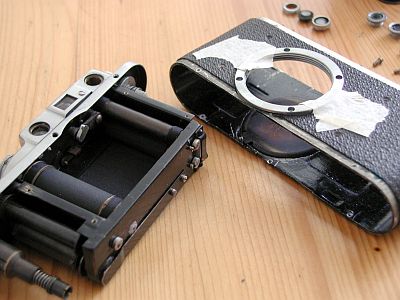

Das Gehäuse ist abgezogen. Man sieht links jetzt den Verschlußkasten und im Gehäuse die Filmandruckplatte aus Messing.
2.3. Deckel abnehmen

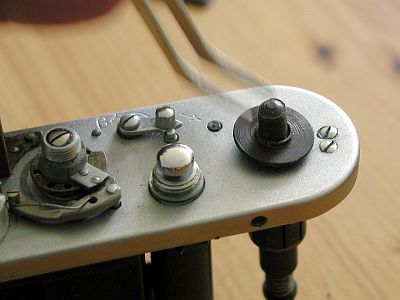

Als erstes wird das Zeitenrad gelöst. Der Verschluß wird gespannt, die Schraube gelöst und das Rad gegen den Uhrzeigersinn abgedreht. Halten Sie dabei am besten die große Verschlußtrommel fest, um die Bänder und Tücher nicht zu überdehnen!

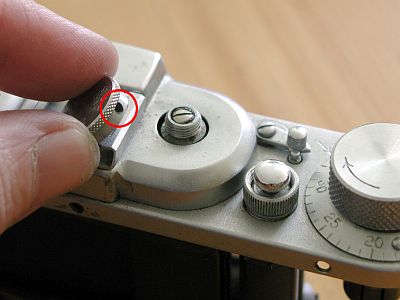

Fast genauso wird der Spannknopf entfernt: Kamera spannen, die Madenschraube lösen, das Zahnrad, das sich innen unter dem Spannknopf befindet, festhalten und den Knopf beherzt gegen den Uhrzeigersinn abschrauben. Filmzählscheibe und Unterlegscheibe entfernen.

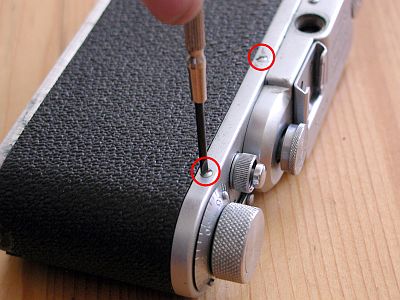

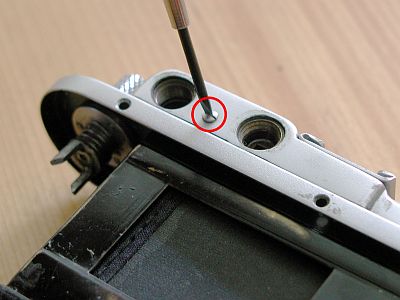

Nun lösen Sie jeweils eine Schraube auf der Vorder- und Rückseite, die sich zwischen den Suchern befindet.

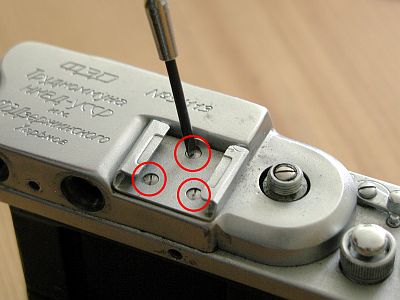

Entfernen Sie die 3 Schrauben des Zubehörschuhs.

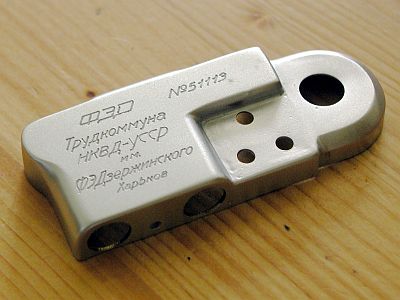

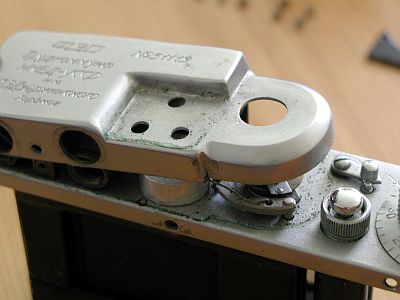

Der Deckel kann jetzt abgenommen werden. Es erwartet einen meist eine Menge Dreck und Grünspan vergangener Jahrzehnte...
Der Dreck muß nun entfernt werden. Ebenso müssen die Zahnräder vom Siff der Jahrzehnte befreit und neu geschmiert werden.
3. Zwischenstand

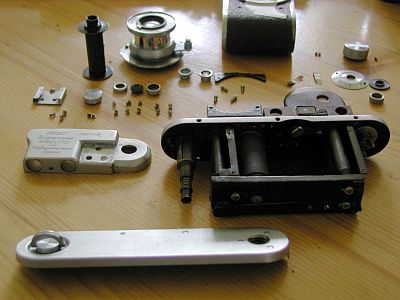

Alle bisher abgebauten Teile im Überblick. Es lohnt sich, die Teile übersichtlich hinzulegen, schnell verschwindet sonst die eine oder andere winzige Schraube.
Weiter geht es mit Putzen, Ölen und Justieren.
4. Reinigung
4.1. Zahnpflege

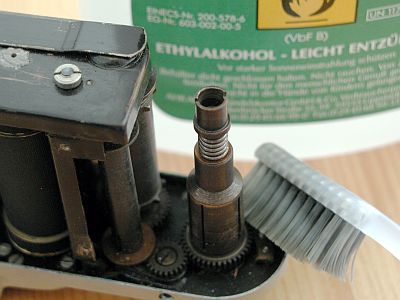

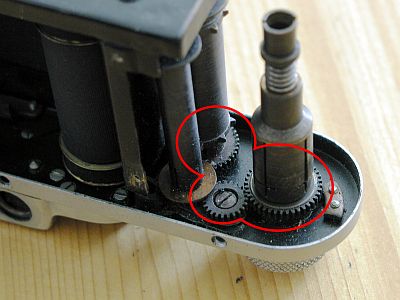

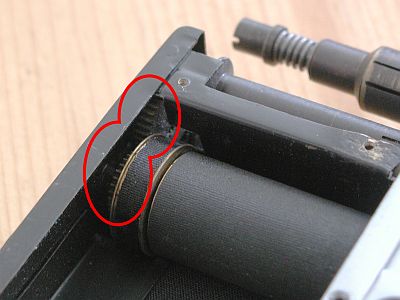

Die markierten und alle übrigen Zahnräder sollten mit Spiritus gründlich gereinigt werden. Eine alte Zahnbürste eignet sich dazu hervorragend.
Anschließend werden sie mit einem nichtharzenden Öl leicht geschmiert. Weniger ist hier mehr.
Falls notwendig, sollte man jetzt auch die Verschlußzeiten neu einstellen. Eine Anleitung dazu findet man z.B. auf der FED-1 & Zorkij-1 survival site von Jay Javier.
Sollten die Verschlußtücher defekt oder porös sein, werfen Sie bitte einen Blick auf meine Seite zum Austausch der Verschlußtücher.
4.2. Kosmetik
Nun kommen wir zum kosmetischen Teil des Puzzles.

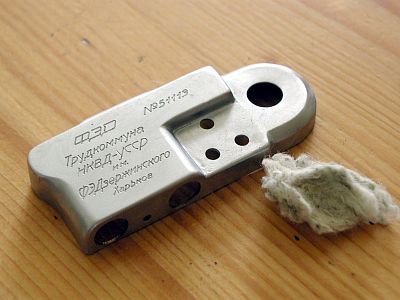

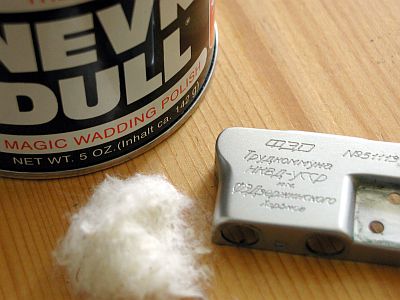

Nehmen Sie ein wenig "NevrDull" (oder eine vergleichbare Polierwatte, erhältlich z.B. im Motorradgeschäft) und reiben Sie mit leichtem Druck den Dreck herunter.
Kurze Zeit einwirken lassen (1 bis 2 Minuten) und dann mit einem fusselfreien Lappen (z.B. einem alten Taschen- oder Küchentuch) sauberpolieren.
So sollten jetzt alle Alu- und Chromteile behandelt werden.
5. Zusammenbau
5.1. Spannknopf
Ich liebe den Satz "Der Zusammenbau erfolgt in umgekehrter Reihenfolge." sehr. Daher dokumentiere ich den Zusammenbau mal ein wenig ...
Als erstes setze ich den Spannknopf wieder zusammen.

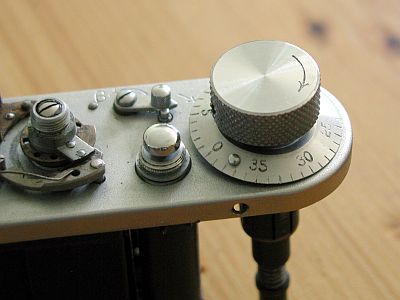

Zuerst die Messingscheibe auflegen (den schmalen Rand nach oben), danach die Filmzählscheibe. Zuletzt den Spannknopf im Uhrzeigersinn wieder draufschrauben.
Nicht vergessen, die Sicherungsschraube des Spannknopfes festzuziehen.
5.2. Deckel aufsetzen

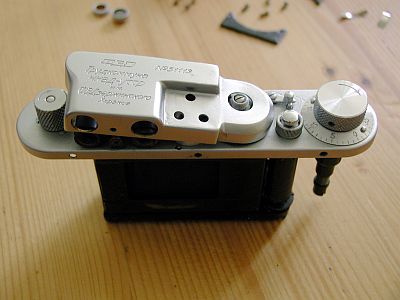

Nun kann der Deckel wieder aufgesetzt werden.

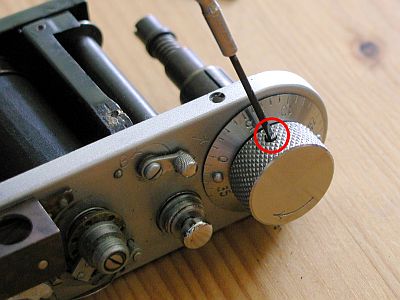

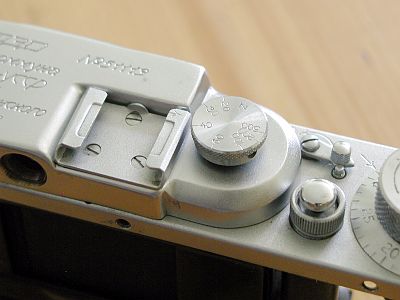

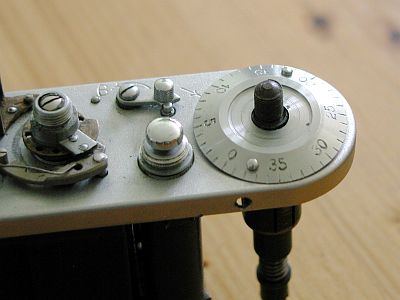

Zubehörschuh und Zeitenrad wieder festschrauben, letzeres mit der Madenschraube sichern.
Vorm Festschrauben des Zeitenrades sollte die Kamera gespannt werden. Dann das Rad bis zu der am Verschluß eingestellten Zeit (gegenüber der Pfeilmarkierung auf dem Zubehörschuh) aufschrauben.
5.3. Augen wieder rein!

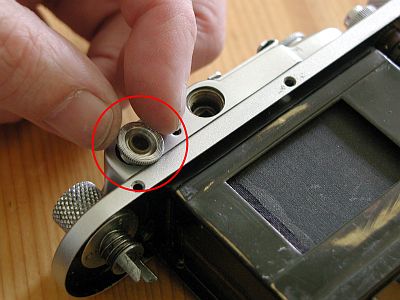

Nun geben wir ihr wieder das Gesicht zurück. Zuerst werden die beiden hinteren Okulare eingeschraubt (an der richtigen Stelle, merken Sie sich, welches wo gewesen ist).

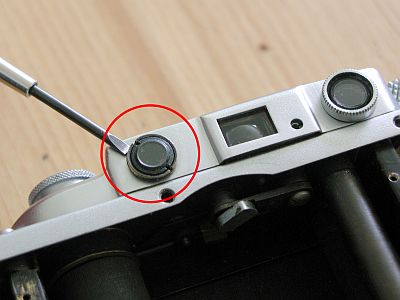

Die Linse des Meßsuchers auf der Vorderseite muß sehr akkurat eingesetzt werden, da mit ihr der vertikale Versatz des Mischbildes justiert wird. Drehen Sie sie soweit hinein, bis beide Bilder im Meßsucher in der Höhe deckungsgleich sind. Festsitzen sollte sie natürlich auch. Dann die silberne Mutter aufschrauben.
Erst nach Einstellen des vertikalen Versatzes ist es möglich, den horizontalen Versatz korrekt einzustellen.
5.4. Gehäuse befestigen
Die beiden Blechfedern und die Filmandruckplatte werden zuerst ins Gehäuse eingelegt. Die Filmandruckplatte mit dem Daumen herunterdrücken, festhalten und das Gehäuse über den Verschlußkasten schieben.

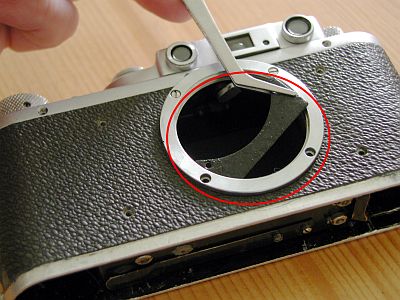

Nun kommt ein etwas kniffliger Teil. Die beiden Metallplättchen müssen an richtiger Position mittels der 4 Schrauben des Schraubgewindeanschlusses befestigt werden.
Jetzt noch die verbleibenden 10 Schrauben einsetzen (jeweils 3 oben auf der Vorder- und Rückseite sowie die 4 auf der Vorderseite, mit denen der Verschluß am Gehäuse gehalten wird).
6. Objektiv-Pflege
6.1. Zerlegen
Das FED 10 ist recht wartungsarm und mechanikerfreundlich. Natürlich ist das Schmiermittel nach Jahrzehnten hart geworden oder sogar ganz verschwunden und muß ersetzt werden.

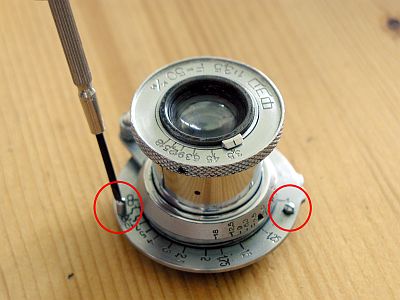

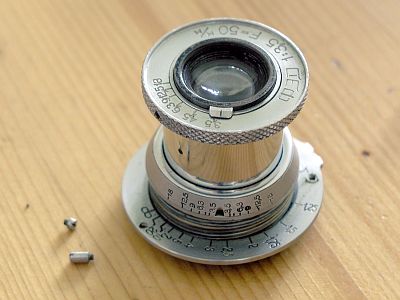

Lösen Sie die beiden Begrenzungsschrauben und drehen Sie das Objektiv aus seinem Gewinde heraus.
Achten Sie dabei unbedingt darauf, an welcher Stelle es aus dem Gewinde herauskommt und merken Sie sich die Stelle gut! Es muß später exakt an gleicher Stelle wieder ins Gewinde hineingeschraubt werden.
6.2. Reinigen

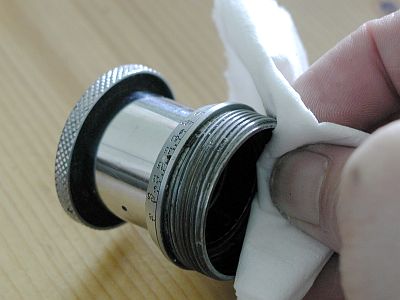

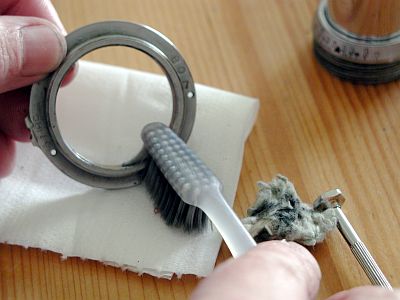

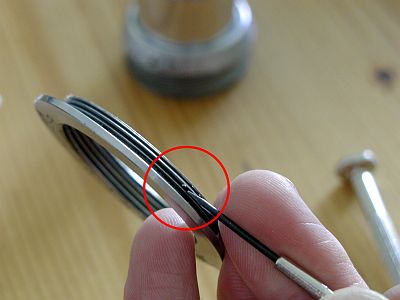

Kratzen Sie den alten Siff aus den Gewindegängen heraus. Dazu eignet sich ein Zahnstocher oder (mit etwas Vorsicht) ein kleiner Schraubendreher.
Danach die Reste mit Spiritus und z.B. einer Zahnbürste herauslösen und alles gut abwischen. Man kann ziemlich schmutzige Finger dabei bekommen, also ruhig mal die Hände waschen, bevor es ans Zusammenbauen geht.
Bei Bedarf kann das Objektiv relativ einfach komplett zerlegt werden, um z.B. beschlagene Linsen zu säubern. Die vordere Linse wird von einem Gewindering gehalten, der hintere Linsenblock kann nach Entfernen des eingeklemmten Rings (dafür die 3 Zungen mit einem Schraubendreher leicht nach vorne biegen) herausgeschraubt werden.
6.3. Schmieren

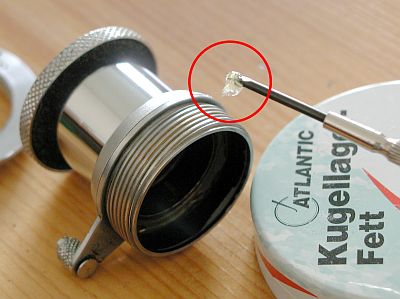

Zur Neuschmierung sollte ein Fett gewählt werden, das temperaturbeständig ist und bei Erwärmung nicht anfängt zu laufen. Ein preiswertes und den Ansprüchen genügendes Fett gibt es z.B. von Atlantic.

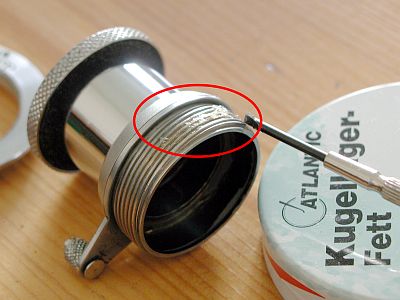

Es wird nicht sehr viel benötigt, für das ganze Gewinde reicht ungefähr die dreifache Menge, die oben am Schraubendreher zu sehen ist.
Das Fett schön gleichmäßig verteilen, das Objektiv wieder an der richtigen Stelle (die haben Sie sich doch hoffentlich notiert) hineinschrauben, die beiden Begrenzungsschrauben einsetzen - fertig!
7. Der Lohn

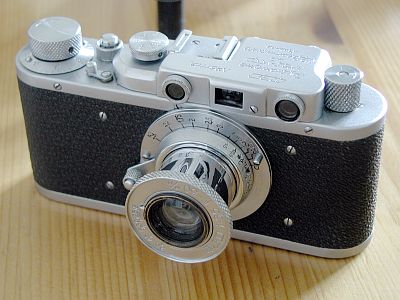

Et voila! Eine jahrzehnte alte Kamera, die aussieht, als wäre sie gerade aus der Fabrik gekommen.
